卷對卷在線測量應用

LayTec公司的在線監測系統能夠在太陽能電池片卷對卷生產過程中測量沉積層的特性：每層的厚度、顏色值、有效吸收率和粗糙度。非接觸式光學監控系統Flames IR通過直接反饋給生長控制系統和統計過程控制，將生產過程嚴格地控制在指標范圍內。

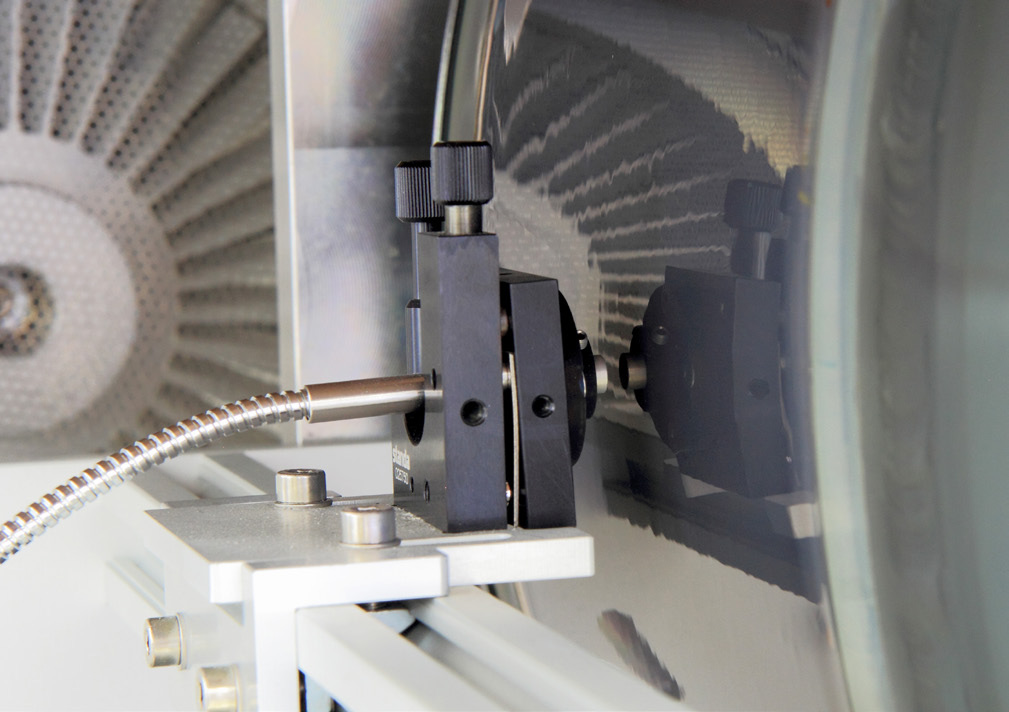

上述圖1：安裝在卷對卷系統中的Flames IR光學頭，用于研究基于CIGS薄膜的結構。

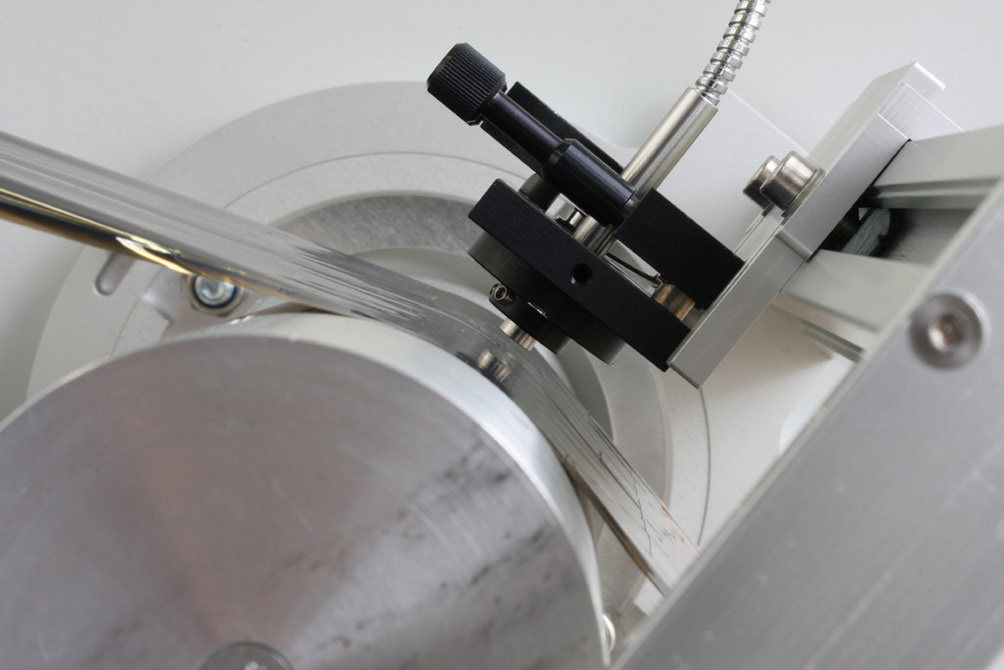

上述圖2：安裝在卷對卷TCO鍍膜系統上的Flames IR光學頭。

Flames IR光譜是基于(500~1600nm)的鏡面反射光譜測量，基本適用于所有主要的光伏薄膜結構：CIGS-和CdTe基薄膜太陽能電池、a-Si/μc-Si疊層電池以及在mc-Si和c-Si太陽能晶片上的減反射膜。

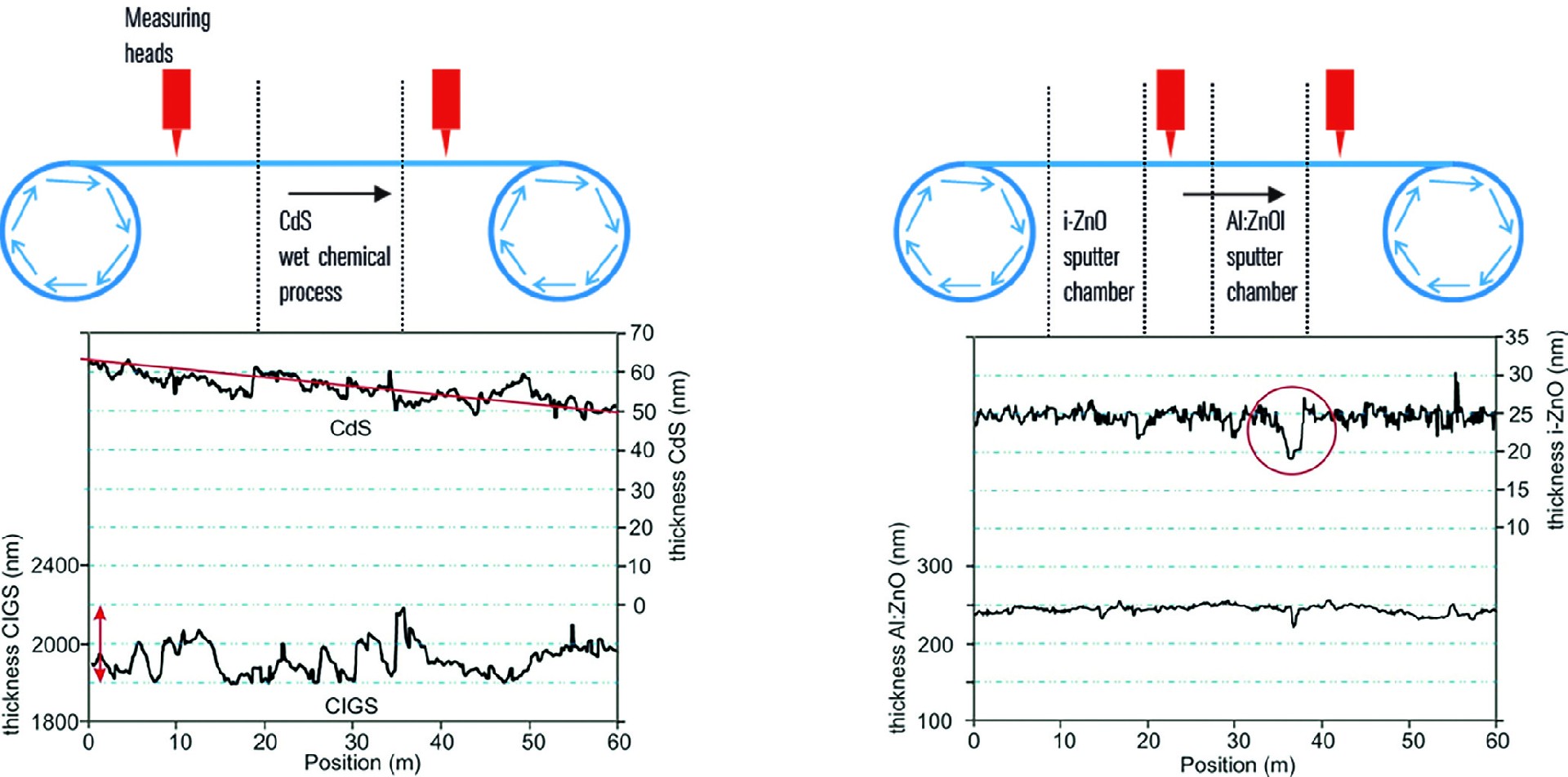

上述圖3：在線定點厚度測量
